HW10 Pro-Paglilinis at Pagpapanatili

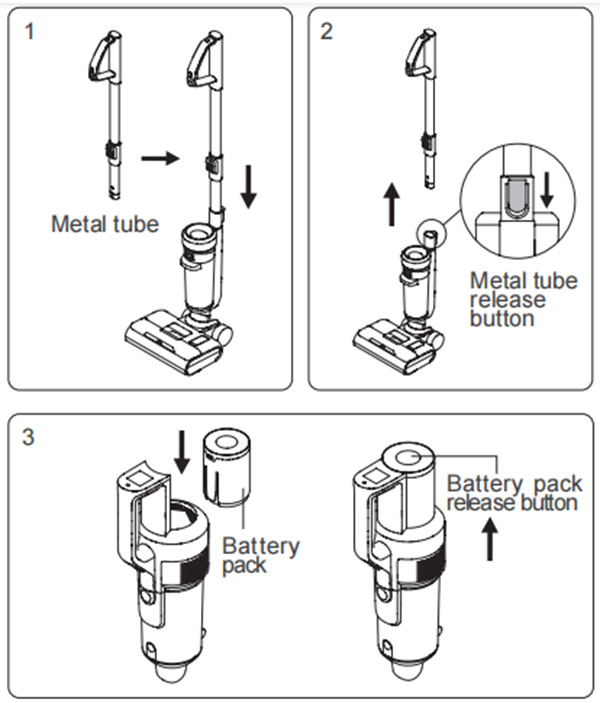

Metal tube assembly at disassembly

Ipasok ang metal tube sa mainbody patayo hanggang sa marinig ang isang "click" na tunog. Siguraduhin na ang metal tube ay naka-lock nang mahigpit (Fig 1). Upang alisin ang metal tube, itulak ang metal tube release button pababa sa dulo at hilahin ang metal tube pataas.(Fig 2)
Pag-assemble at pag-disassembly ng battery pack
1. I-slide ang battery pack sa kahabaan ng slot at pindutin nang mahigpit ang battery pack hanggang sa marinig ang isang "click" na tunog. Naka-lock ang battery pack.
2. Pindutin ang button ng paglabas ng battery pack at hilahin ang battery pack sa direksyon sa tapat ng assembly upang i-unlock ang battery pack.
Tandaan: Maliban sa pagpapalit ng battery pack, ang battery pack ay hindi kailangang ilabas nang madalas

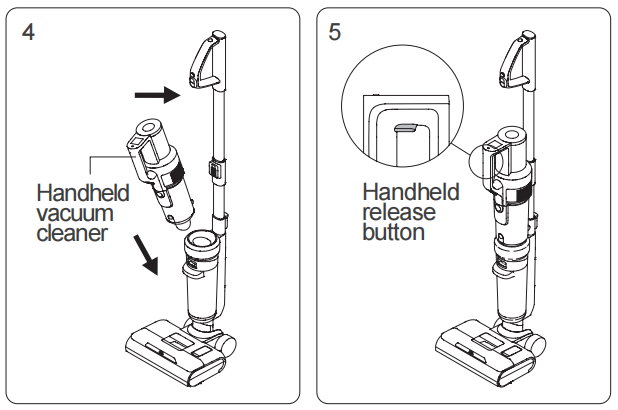

Handheld vacuum cleaner assembly

Ipasok ang dust cup suction inlet ng handheld vacuum sa uka ng takip ng mainbody.
Itulak ang handheld cleaner patungo sa metal tube hanggang sa marinig ang isang "click" na tunog, matagumpay na na-install ang handheld vacuum cleaner sa mainbody. At ang makina ay ginagamit bilang isang patayong vacuum cleaner sa oras na ito (Fig 4). Upang alisin ang handheld vacuum cleaner, pindutin lamang ang handheld release button at iangat ang handheld vacuum cleaner pahilis pataas. (Larawan 5)

Charge base assembly

Pindutin ang charge base sa itaas patungo sa charge base sa ibaba hanggang sa marinig ang isang "click" na tunog. (Fig6-1)

Pagpupulong ng may hawak ng pagsingil

Pindutin ang holder 1 at holder 2 sa charging base hanggang sa marinig ang isang "click" na tunog.(Fig6-2)

Ilagay ang makina sa charging base

Upang maibalik ang makina sa base ng pag-charge, hawakan ang hawakan ng makina upang iangat ang makina,, ituon ang puwang ng pag-charge sa ilalim ng makina sa socket ng pag-charge sa base ng pag-charge at ilagay ang makina sa base ng pag-charge. Upang gamitin ang makina, hawakan ang hawakan ng makina at iangat ang makina mula sa base ng pag-charge.(Fig7)

Pagpupulong at pag-disassembly ng maruming tangke ng tubig

Upang tanggalin ang maruming tangke ng tubig, hawakan ang makina gamit ang isang kamay at hawakan ang maruming tangke ng tubig gamit ang isa pang kamay, pindutin ang buton ng paglabas ng maruming tangke ng tubig upang bunutin ang maruming tangke ng tubig. (Fig8-1)
Upang buuin ang maruming tangke ng tubig, ilagay ang maruming tangke ng tubig sa ilalim sa mainbody, itulak ang maruming tangke ng tubig patungo sa mainbody hanggang sa marinig ang isang "click" na tunog. (Fig8-2)

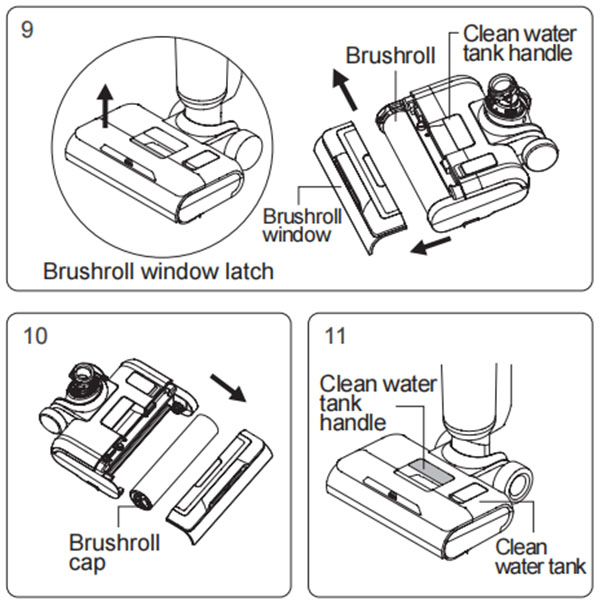

Brushroll window at brushroll assembly at disassembly

Upang tanggalin ang brushroll window, hawakan ang brushroll window latch at hilahin pataas upang alisin ang brushroll window.
Upang buuin ang window ng brushroll, ihanay ang mga clip sa dalawang gilid ng window ng brushroll na may mga puwang sa dalawang gilid ng floorhead. Pindutin ang brushroll window pababa hanggang sa marinig ang isang "click" na tunog. (Larawan 9)
I-disassemble/assemble ang brushroll: Hilahin ang kaliwang takip ng brushroll gamit ang daliri upang alisin ang brushroll. Hawakan ang takip ng brushroll, i-slide ang brushroll sa kaliwang bahagi sa gear, ilagay ang brushroll sa nozzle. (Larawan 10)
Pagpupulong at pag-disassembly ng malinis na tangke ng tubig
Upang alisin ang malinis na tangke ng tubig, hawakan ang hawakan ng malinis na tangke ng tubig at bunutin ang malinis na tangke ng tubig. Upang bumuo ng malinis na tangke ng tubig, ilagay ang malinis na tangke ng tubig pabalik sa nozzle, ihanay sa window ng brushroll. (Larawan 11)

Paggamit ng Produkto

Tandaan: Kapag ginamit ito sa unang pagkakataon, mangyaring ganap na i-charge ang makina bago ito gamitin.

Paggamit ng patayong vacuum cleaner

Pindutin ang handle on/off button, ang LCD screen at mga decorative light ay sisindi, ang default ay nasa Auto mode (Fig 12), pindutin ang mode button para lumipat sa Floor mode (Fig 13), pindutin ang mode button ng dalawang beses para lumipat sa Turbo mode (Fig 14), pindutin ang mode button ng tatlong beses upang lumipat sa Carpet mode (Fig 15).

Pindutin muli ang pindutan ng mode upang bumalik sa Auto mode. Pindutin muli ang handle on/off button para patayin ang makina, patayin ang display screen at mga ilaw na pampalamuti.

tandaan:

1. Kapag naglilinis ng carpet, mangyaring linisin muna ang floorhead (sumangguni sa "Paglilinis at Pagpapanatili, Paglilinis ng Floorhead" para sa mga detalye) at palitan ang brushroll ng karpet.
2. Sa panahon ng paglilinis ng sahig o paglilinis sa sarili, pakitiyak na ang window ng brushroll ay dumudulas paitaas.(Fig 16-1)
3. Sa panahon ng paglilinis ng carpet, pakitiyak na ang window ng brushroll ay dumudulas pababa.(Fig16-2)
4. Kapag ang antas ng baterya ay mas mababa sa 20%, hindi ito maaaring ilipat sa Carpet mode at Turbo mode.

Pag-andar ng spray ng tubig

Kapag gumagana ang patayong vacuum cleaner, pindutin ang pindutan ng spray ng tubig, ang bibig ng spray ay nag-spray ng tubig na hugis fan; bitawan ang water spray button upang ihinto ang pag-spray ng tubig. (Larawan 17)

Paggamit ng handheld vacuum cleaner

Tanggalin ang handheld cleaner, pindutin ang handheld on/off button, sisindi ang display at decorative lights, ang default ay nasa ECO mode (Fig 18), pindutin ang handheld mode button para lumipat sa MAX mode (Fig 19), Pagkatapos ay pindutin ang pindutan ng handheld mode upang bumalik sa ECO mode; Pindutin muli ang handheld on/off button para patayin ang makina, patayin ang display screen at mga ilaw na pampalamuti.

Ang handheld vacuum cleaner ay maaaring ikonekta sa upholstery tool, crevice tool, electric mattress head o metal tube, upang linisin ang iba't ibang lugar.

1. Kumonekta gamit ang upholstery tool upang linisin ang alikabok at mga particle sa ibabaw ng muwebles. (Larawan 20-1)

2. Kumonekta sa metal tube upang linisin ang alikabok sa matataas na lugar. Buksan ang pang-itaas na takip ng metal tube, itulak ang handle button paitaas upang i-extend ang metal tube, at pagkatapos ay ipasok ang tubo sa suction inlet ng handheld vacuum cleaner sa
linisin ang alikabok sa mataas na lugar. (Larawan 20-2)

3. Kumonekta sa crevice tool upang linisin ang makikitid na lugar. (Larawan 20-3)

4. Ikonekta ang electric mattress head para linisin ang alikabok, buhok, dust mite atbp sa kama o tela na sofa. (Larawan 20-4)

nota

1. Kapag ang baterya ay mas mababa sa 20%, hindi ito maaaring ilipat sa max mode.

2. Kapag gumagamit ng handheld vacuum cleaner, huwag mag-vacuum ng tubig, kung hindi ay magdudulot ito ng depekto sa motor.

Nagcha-charge sa makina

Ikonekta ang adapter sa power supply, ilagay ang patayong vacuum cleaner sa charging base upang simulan ang pag-charge.(Fig 21)

nota

1. Bago ang unang paggamit, mangyaring ganap na i-charge ang battery pack, at bago ang pangalawang charge, mangyaring alisan ng laman ang baterya upang matiyak ang buhay ng battery pack;
2. Kung ang produkto ay matagal na naka-idle, mangyaring singilin ito isang beses bawat tatlong buwan;
3. Kapag hindi nagcha-charge, mangyaring alisin ang adapter mula sa socket upang maiwasan ang panganib ng hindi sinasadyang paghawak.

Brushroll air-drying function (Fig 22)

Sa charging mode, pindutin nang matagal ang handle mode button sa loob ng 3 segundo upang makapasok sa brushroll air-drying mode sa loob ng 4 na oras. Sa panahon ng proseso ng air-drying, ang pampalamuti na ilaw ay naka-on, at ang brushroll ay iikot nang bahagya sa mga pagitan upang ayusin ang air-drying position; Pindutin muli ang pindutan ng mode upang i-off ang drying mode.

nota

Idinisenyo ang mode na ito upang maiwasan ang humid brushroll mula sa pagdami ng bacteria o amoy. (Ang display ay ipinapakita sa Fig 22)

Brushroll at air path self-cleaning function

Sa charging mode, pindutin ang self-cleaning button para makapasok sa cleaning mode (Ang display ay ipinapakita sa Fig 23).Pagkatapos makumpleto ang self-cleaning, papasok ang makina sa brushroll air-drying mode at babalik sa charging mode; sa panahon ng proseso ng self-cleaning, upang tapusin ang self-cleaning mode nang maaga , pindutin ang on/off button at babalik ang makina sa charging mode.

nota

1. Ang self clean mode ay para lang linisin ang floorhead air path at hardfloor brushroll. Huwag tumakbo sa sarili malinis sa karpet brushroll.
2. Bago i-on ang self clean mode, mangyaring alisin muna ang maruming tubig sa maruming tangke ng tubig, tingnan kung ang makina ay matatag na nakalagay sa charging stand, ang adaptor ay nakasaksak sa socket at nakakonekta sa charging stand. Ang malinis na tangke ng tubig ay nagpapanatili ng hindi bababa sa 1/2 dami ng tubig; Pagkatapos makumpleto ang paglilinis sa sarili, mangyaring linisin muli ang maruming tangke ng tubig.
3. Kapag ang baterya ay mas mababa sa o katumbas ng 10% na kapangyarihan, ang self-cleaning mode ay hindi maaaring i-on, at maaari itong i-on nang normal pagkatapos mag-charge sa loob ng isang yugto ng panahon.

Malinis na tangke ng tubig na walang laman na tagapagpahiwatig

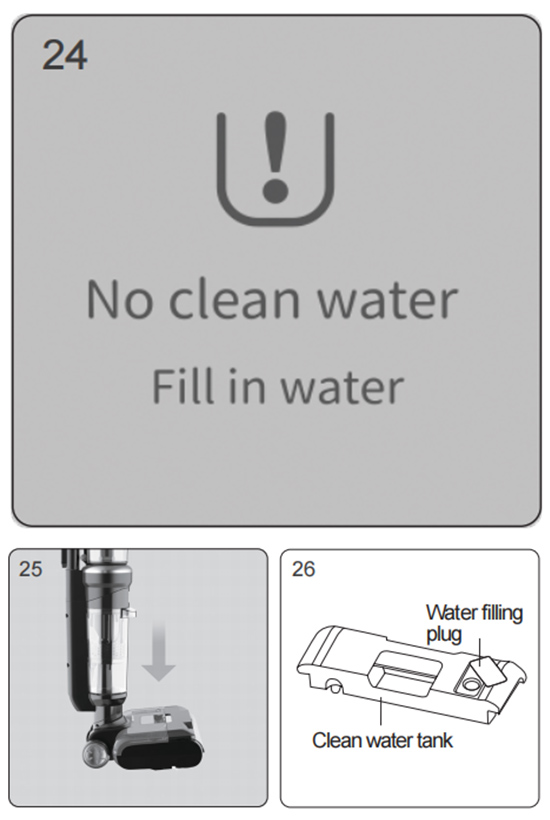

Kapag ginagamit ang water spray function, ang boses/screen ay nagpapakita ng "Walang malinis na tubig, punuin ang tubig" (Fig 24 at Fig 25 na magkapalit na ipinapakita), mangyaring patayin ang makina at magdagdag ng tubig sa malinis na tangke ng tubig. Kapag ginagamit ang clea self malinis na mode, kung matukoy na walang tubig sa tangke ng malinis na tubig, ihihinto ang paglilinis sa sarili ng brushroll. Upang ipagpatuloy ang paglilinis sa sarili, mangyaring magdagdag ng tubig sa tangke ng malinis na tubig at alisan ng laman ang tangke ng maruming tubig, pagkatapos ay i-restart ang self clean mode.

nota

Kapag nagdadagdag ng malinis na tubig, maaari mong idagdag ang nilagyan ng JIMMY cleaning solution, ang ratio ay humigit-kumulang 1 takip ng bote ng solusyon sa paglilinis sa isang buong tangke ng tubig, ang temperatura ng tubig ay hindi maaaring lumampas sa 40°C.

Punan ang malinis na tangke ng tubig: Pagkatapos tanggalin ang malinis na tangke ng tubig, buksan ang plug ng pagpuno ng tubig, i-on ito sa gilid upang malantad ang butas ng pumapasok na tubig, ibuhos ang malinis na tubig at solusyon sa paglilinis, at pagkatapos ay isaksak muli sa orihinal na posisyon at muling i-install ang malinis na tangke ng tubig sa floorhead. (Larawan 26)

Puno ang indicator ng maruming tangke ng tubig Kapag nakita ng patayong vacuum cleaner na puno ang maruming tangke ng tubig, hihinto ang buong makina at magbibigay ng paalala sa boses. Mangyaring linisin ang buong maruming tangke ng tubig at ibalik ito. (Larawan 27 at Fig 28 ay salit-salit na ipinapakita) Kapag natukoy na ang maruming tangke ng tubig ay puno sa self-clean mode, ang makina ay hihinto sa paggana at magbibigay ng paalala sa boses. Mangyaring linisin ang buong maruming tangke ng tubig at ibalik ito. Paglilinis ng maruming tangke ng tubig: Alisin ang maruming takip ng tangke ng tubig sa itaas at frame ng filter, itapon ang maruming tubig, tipunin ang maruming tangke ng tubig pagkatapos mahugasan, at ibalik ito sa floorhead. (sumangguni sa "Paglilinis at Pagpapanatili ng maruming tangke ng tubig" para sa mga detalye）

Brushroll stuck indicator Kapag ang tagapaglinis ay nasa working o cleaning mode, kung ang brushroll ay natigil, ang buong makina ay titigil at magbibigay ng voice reminder. (Fig 29 at Fig 30 ay salit-salit na ipinapakita) Mangyaring kunin ang brushroll, linisin ang banyagang bagay o nakabuhol-buhol na buhok sa brushroll. Paglilinis ng Brushroll: Pagkatapos tanggalin ang bintana, bunutin ang brushroll, gamitin ang blade sa panlinis na brush upang gupitin ang mga buhok na paikot-ikot sa brushroll, at linisin ang banyagang bagay na nakakabit sa brushroll at floorhead, I-install ang brushroll at window sa likod. (Fig 31) (sumangguni sa " Paglilinis at Pagpapanatili ng Floorhead Assembly " para sa mga detalye)

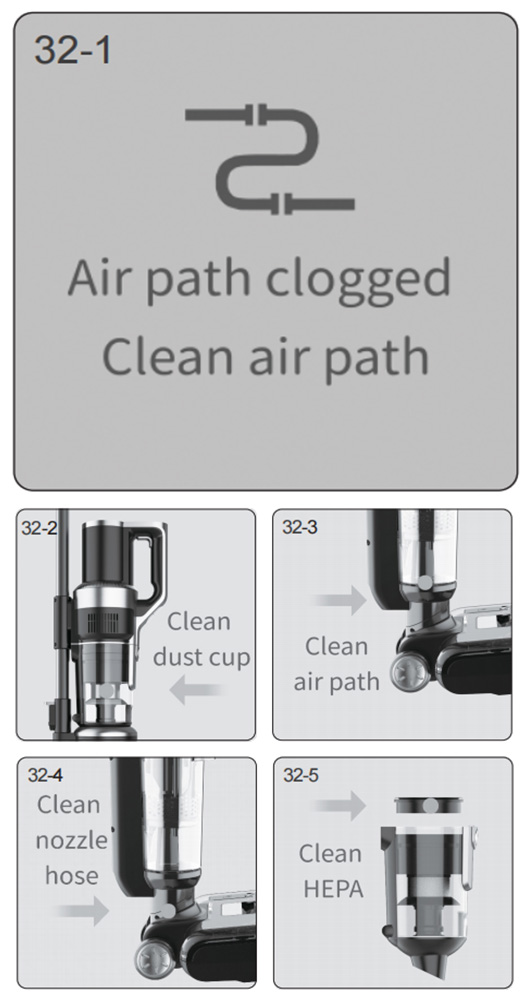

Air path blocked indicator Kapag ang upright cleaner ay gumagana o self clean mode, kung ang air path ay na-block, ang makina ay hihinto sa paggana at magbibigay ng voice reminder. Mangyaring sundin ang tagubilin sa display screen upang suriin ang mga posibleng naka-block na bahagi at linisin. Kapag gumagana ang handheld vacuum cleaner, kung na-block ang daanan ng hangin, awtomatikong hihinto ang cleaner. Sa oras na ito, kailangang linisin ang dust cup at HEPA. (Ang nilalamang ipinapakita sa screen ay: ang pagbara ng patayong vacuum cleaner ay ipinapakita sa Fig 32-1、32-2、32-3、 32-4、32-5, at ang pagbara ng handheld vacuum cleaner ay ipinapakita sa Fig 32-1, 32-2)
Paglilinis ng daanan ng hangin: 1. I-disassemble ang maruming tangke ng tubig, alisin ang maruming takip at salain ng tangke ng tubig, hugasan ang lahat ng bahagi at i-assemble ang mga ito pabalik. 2. Gumamit ng pipe brush upang linisin ang dumi, mga dayuhang bagay at buhok sa loob ng daanan ng hangin ng floorhead. 3. Alisin ang dust cup, alisan ng laman ang dust cup, alisin ang HEPA, pagkatapos ay alisin ang cyclone at i-disassemble ito, linisin ang lahat ng bahagi at muling buuin ang dust cup. (Sumangguni sa "Paglilinis at Pagpapanatili" para sa mga detalye)

Pag-andar ng boses Ang boses ng bagong makina ay naka-on bilang default, pindutin ang mute button upang i-off ang voice function; pindutin muli ang mute button para i-on ang voice function. (Fig 33) Tandaan: Kapag gumagamit ng handheld vacuum cleaner, walang function ng boses.

Tagapagpahiwatig ng lakas ng baterya Kapag gumagana ang upright cleaner, kung ang boses ay nagpapaalala ng " Mababang baterya. Paki-charge ang baterya ", Mangyaring gamitin ito pagkatapos mag-charge. (Fig 34) Kapag gumagana ang upright cleaner, kung ang boses ay nagpapaalala ng " Mababang baterya. Malapit nang patayin ang makina. Paki-charge ang baterya ", malapit nang maubusan ang kuryente, at awtomatiko itong magsasara. Kailangang singilin para magamit. Kapag gumagamit ng vacuum cleaner, ang icon sa kanang sulok sa itaas ng eksena ay nagpapakita ng kaliwang lakas ng baterya: ang buong grid ay nangangahulugang 75% hanggang 100% na baterya; Ang ibig sabihin ng 3/4 grid ay 50% hanggang 75% na baterya; Ang ibig sabihin ng 1/2 grid ay 25% hanggang 50% na baterya; Ang ibig sabihin ng 1/4 grid ay 1% hanggang 25% ng baterya; ang blangko ay nangangahulugan na ang baterya ay walang laman, at kailangan itong i-charge bago gamitin.

Paglilinis at Pagpapanatili Paglilinis ng maruming tangke ng tubig(Fig 35) Pagkatapos patayin ang vacuum cleaner, tanggalin ang maruming tangke ng tubig, iangat ang takip sa ibabaw ng tangke ng tubig, at alisin ang frame ng foam filter mula dito, buksan ang flip cover ng frame ng foam filter, alisin ang foam filter. Ibuhos ang maruming tubig at dumi sa tangke ng tubig, pagkatapos ay hugasan ang maruming tangke ng tubig, takip ng tangke ng tubig, foam filter frame at foam filter. Kung may banyagang bagay sa maruming tubo ng tangke ng tubig, maaari itong linisin gamit ang panlinis; tuyo ang mga bahagi sa itaas pagkatapos hugasan. At pagkatapos ay muling buuin ang lahat ng mga bahagi pabalik sa maruming tangke ng tubig. Tandaan: 1. Pagkatapos gumamit ng patayong vacuum cleaner, inirerekomenda na linisin kaagad ang maruming tangke; 2. Kapag muling i-install ang filter, huwag tiklop ang itim na malambot na goma sa ilalim ng filter. Paglilinis ng floorhead (Fig 36) Pagkatapos tanggalin ang window ng brushroll, brushroll, malinis na tangke ng tubig, at maruming tangke ng tubig, ipasok ang panlinis na brush sa pamamagitan ng pabilog na butas sa ibaba ng posisyon ng pagkakabit ng maruming tangke ng tubig upang linisin ang mga dayuhang bagay at kaliskis sa tubo, at ang baradong buhok; Gamitin ang talim sa panlinis na brush gupitin ang gusot na buhok sa brushroll; Punasan ang maruruming bahagi ng makina (maaaring ilagay ang brushroll sa lalagyan ng accessory para sa pagpapatuyo ). Tandaan: Huwag hugasan nang hiwalay ang floorhead pagkatapos tanggalin ang brushroll.

Paglilinis ng tasa ng alikabok (Fig37-1,37-2) Pindutin ang buton ng paglabas ng dust cup upang alisin ang dust cup mula sa handheld vacuum cleaner; pindutin ang suction inlet release button upang buksan ang suction inlet at alisan ng laman ang dust cup; Ilabas ang cyclone assembly; Alisin ang HEPA filter; Hawakan ang metal mesh, paikutin ito upang i-unlock ang metal mesh, at pagkatapos ay alisin ito pababa. Pagkatapos linisin, punasan, at patuyuin ang bawat bahagi, sabay-sabay na tipunin ang dust cup, at pagkatapos ay i-install sa handheld vacuum cleaner.
